Czy znasz rolę i cechy szczotki węglowej dla silnika DC?

W silnikach DC szczotki węglowe (zwane również szczotkami) są kluczowymi elementami przewodzącymi i mają ważne obowiązki. Jakie są podstawowe funkcje i funkcjePędzel węglowy dla silnika prądu stałego?

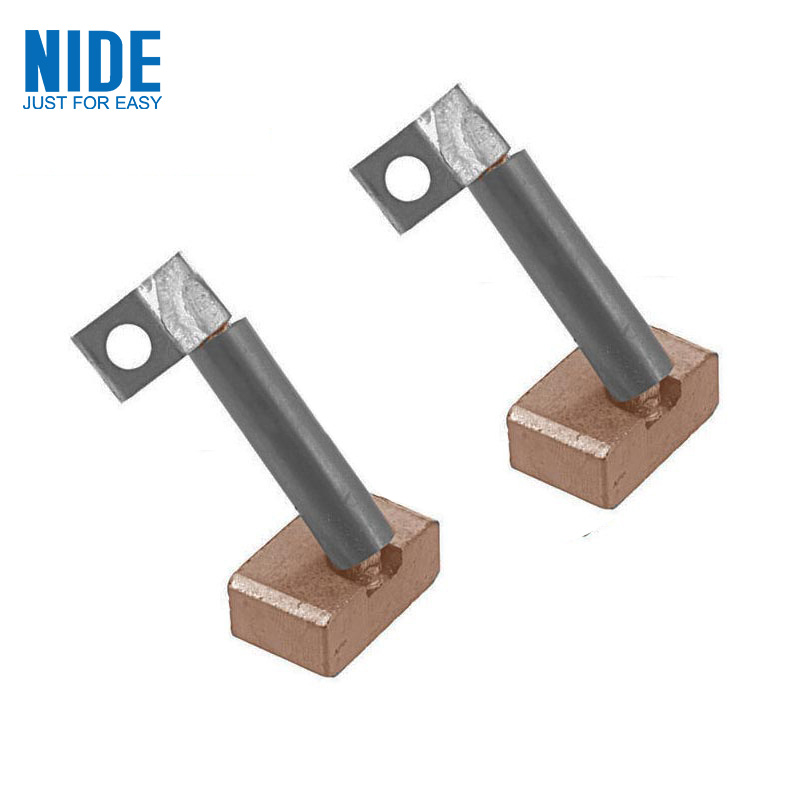

Jedność przewodności i odporności na zużycie:Pędzel węglowy dla silnika prądu stałegojest zwykle wykonany z kompozytów grafitowych lub grafitowych zmieszanych z metalem proszku (takiego jak miedź). Graphit zapewnia kluczowy smar i niski współczynnik tarcia, aby zapewnić kontrolowane zużycie w kontakcie z obracającym się komutatorem; podczas gdy dodane elementy metalowe (takie jak proszek miedzi) znacznie poprawiają przewodność w celu zaspokojenia potrzeb dużej transmisji. Ta kombinacja materiałów umożliwia wytrzymanie ciągłego zużycia mechanicznego podczas prowadzenia prądu.

Elastyczny kontakt elastyczny: szczotka węglowa nie jest sztywno przymocowana, ale jest delikatnie i ciągle naciska na powierzchnię komutatora przez sprężynę stałego ciśnienia. Ten elastyczny mechanizm kontaktowy jest kluczowy, ponieważ zapewnia, że ​​nawet gdy komutator jest nieregularny z powodu obrotu lub niewielkiego bicia, można zachować stabilne, niskie oporne połączenie elektryczne, minimalizując oporność kontaktową i iskry.

Pozycjonowanie części noszenia: szczotki węglowe są materiałami eksploatacyjnymi z powodu ciągłego tarcia z szybkim obrotowym komutatorem. Na ich żywotność mają wpływ takie czynniki, jak jakość materiału, prąd roboczy, prędkość motoryczna, komunikacja, środowisko (takie jak kurz, wilgotność, temperatura) i ciśnienie sprężyny. Projekt powinien być łatwy do sprawdzenia i wymiany.

Most transmisji mocy jest najbardziej fundamentalną funkcjąPędzel węglowy dla silnika prądu stałego. W silniku prądu stałego obracająca się uzwojenie zworki (wirnik) musi uzyskać prąd z zewnętrznego statycznego źródła zasilania, aby wygenerować pole magnetyczne i moment obrotowy. Jako komponent stacjonarny, szczotka węglowa jest podłączona do stałej linii zasilania na jednym końcu i przesuwa się w kontakcie z segmentem komutatora przymocowanym do wału wirnika na drugim końcu, w sposób ciągły i niezawodnie przesyła moc zewnętrznego zasilania DC do obracającego się uzwojenia wirnika, zapewniając wejście energii do działania silnika (tryb silnika), lub przesyłając zasilanie wytwarzane przez obrotowe obciążenie zewnętrzne (generowanie obrotowego).

Kluczowy ogniwo w osiągnięciu mechanicznej rektyfikacji (komunikacji): Aby silnik DC był ciągle obracany, kierunek prądu w uzwojeniu wirnika musi być okresowo przełączany (do pracy) w momencie przechodzenia przez neutralną linię bieguna magnetycznego. Segmenty komutatora obracają się wraz z wirnikiem, a różne segmenty z kolei kontaktują się z stałym szczotkami węglowymi i automatycznie zmieniają obwód uzwojenia wirnika podłączony do zasilania (lub obciążenia) w koordynacji z położeniem szczotek. Szczotka węglowa fizycznie zdaje sobie sprawę z kierunku przełączania prądu w obracającym się uzwojeniu poprzez uporządkowany kontakt i separację z różnymi segmentami komutatora, to znaczy mechanicznego procesu rektyfikacji. Jest to podstawa ciągłego działania motoryki DC.

Utrzymaj stabilne połączenie elektryczne: Utrzymaj bliski kontakt z komutatorem przez ciśnienie sprężyny i utrzymuj ścieżkę podłączenia elektrycznego o niskiej oporności, nawet w przypadku wibracji lub niewielkiej mimośrodowości, zapewniając wydajność transmisji energii.

Wyprowadzenie iskier komutacji: w chwili obecnej komutacji, z powodu istnienia indukcyjności cewki, nieuchronnie zostaną wygenerowane małe iskry (iskier komutacji). Dobrze zaprojektowane szczotki węglowe mają pewną zdolność gaśniczą łukową (sama grafit również ma pewną rolę) i pomaga uwolnić tę część energii na dobrej ścieżce przewodzenia, zmniejszając uszkodzenie iskry dla komutatora i uzwojenia

izolacja.

Szczotka węglowa do silnika DC jest niezbędnym mostem przewodzącym między obwodem stacjonarnym a obwodem obrotowym w silniku DC. Odpowiada za wydajną transmisję energii elektrycznej, a także fizycznym wykonawcą funkcji rdzenia polegającej na automatycznym przełączaniu kierunku prądu wirnika (komunikacji). Jego specjalny skład materiału (przewodzący + odporna na zużycie) i elastyczna metoda zaciskania zapewniają stosunkowo stabilne i niezawodne działanie w trudnych środowiskach tarcia. Jednak właśnie z powodu tego ciągłego tarcia staje się on kluczem do noszenia, która wymaga regularnej konserwacji i wymiany, co ma bezpośredni wpływ na wydajność i żywotność silnika. Regularna kontrola i wymiana szczotek węglowych, które są noszone do granicy, jest ważną częścią utrzymywania normalnego działania silnika DC.
