Co sprawia, że ​​precyzyjny wał liniowy jest niezbędny w nowoczesnych systemach ruchu?

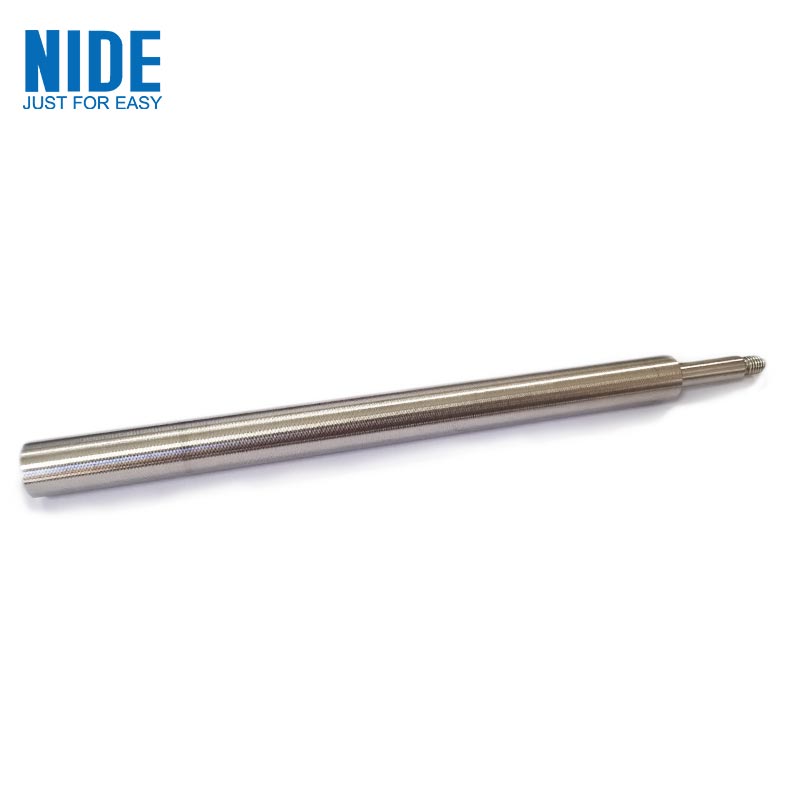

We współczesnych branżach opartych na automatyzacji,Wał liniowyWał liniowy prowadzi łożyska liniowe lub bloki, aby uzyskać płynny i precyzyjny ruch liniowy. Zapewnia wsparcie, zmniejsza tarcie i zapewnia dokładność w zautomatyzowanych maszynach.Ningbo Haishu Nide International Co., Ltd.oferuje wały liniowe wykonane z różnych materiałów, o różnych poziomach twardości powierzchni, stopniach tolerancji i niestandardowych długościach, aby dopasować je do różnych zastosowań przemysłowych.

Dlaczego warto wybrać wał liniowy do precyzyjnego ruchu?

Wał liniowy zapewnia stabilną ścieżkę prowadzącą o niskim tarciu, która zapewnia płynny ruch i redukuje wibracje. Precyzyjnie szlifowana powierzchnia zapewnia ścisłą spójność wymiarową, co ma kluczowe znaczenie w środowiskach charakteryzujących się dużą szybkością i dużą dokładnością.

Kluczowe korzyści

• Wysoka sztywność i nośnośćdo sprzętu zautomatyzowanego lub ciężkiego

• Doskonałe wykończenie powierzchniaby zminimalizować tarcie i zmniejszyć zużycie

• Długa żywotnośćdzięki hartowanym i chromowanym powierzchniom

• Zgodnośćz łożyskami liniowymi, tulejami kulkowymi i modułami ruchu liniowego

Jak różne materiały wpływają na wydajność wału liniowego?

Wybór odpowiedniego materiału jest niezbędny w środowiskach, w których występują duże prędkości, wysoka temperatura, otoczenie korozyjne lub duże obciążenia. Poniżej znajduje się powszechnie stosowane porównanie materiałów:

Typowe materiały

• Silna kompatybilność przemysłowa– ekonomiczne, mocne, idealne do maszyn ogólnych

• Stal nierdzewna (np. SUS304, SUS440C)– odporne na korozję, odpowiednie do środowisk wilgotnych, chemicznych lub przeznaczonych do kontaktu z żywnością

• Stal stopowa (np. SUJ2)– doskonała twardość i odporność na zużycie, preferowana w systemach ruchu o wysokiej precyzji

Jakie są specyfikacje techniczne naszego wału liniowego?

Poniższa tabela podsumowuje główne parametry naszych produktów Linear Shaft produkowanych przezNingbo Haishu Nide International Co., Ltd.:

Silna kompatybilność przemysłowa

W jakich zastosowaniach zastosowanie wysokiej jakości wału liniowego przyniesie największe korzyści?

Wały liniowe o wysokiej precyzji są szeroko stosowane w:

• Maszyny CNC

• Roboty przemysłowe

• Urządzenia pakujące i drukujące

• Automatyka medyczna i laboratoryjna

• Sprzęt fitness

• Precyzyjne narzędzia pomiarowe

• Automatyka medyczna i laboratoryjna

Branże o wysokich wymaganiach dotyczących dokładności, płynnego ruchu i trwałości w dużym stopniu polegają na niezawodnym działaniu wału liniowego.

g6 / g5 / h6 (dostępna tolerancja niestandardowa)

1. Doskonała stabilność

Hartowana i precyzyjnie szlifowana konstrukcja zapewnia minimalizację wibracji i niewspółosiowości podczas pracy.

2. Doskonała odporność na zużycie

Hartowanie indukcyjne w połączeniu z chromowaniem zmniejsza tarcie i wydłuża żywotność nawet przy ciągłym użytkowaniu.

3. Wysoka dokładność i spójność

Wąski stopień tolerancji (g6/h6) zapewnia płynną współpracę z łożyskami liniowymi.

4. Konfigurowalne opcje

Wspieramy dostosowywanie długości, materiału, powłoki i opcji obróbki, takich jak gwintowanie, wpusty i obróbka powierzchni czołowej.

5. Silna kompatybilność przemysłowa

Nasze wały liniowe można łączyć z tulejami kulkowymi, blokami prowadzącymi, modułami liniowymi i innymi elementami ruchu.

Jak wybrać odpowiedni wał liniowy do swojego sprzętu?

Wybierając wał liniowy, należy wziąć pod uwagę następujące wskazówki:

• Wymagania dotyczące obciążenia– większe ładunki wymagają większych średnic i mocniejszych materiałów

• Środowisko operacyjne– obszary podatne na korozję wymagają stali nierdzewnej

• Poziom precyzji– CNC i robotyka wymagają węższych tolerancji

• Prędkość i współczynniki tarcia– szybki ruch wymaga gładszych powierzchni

• Długość i prostota– dłuższe wały muszą spełniać rygorystyczne wymagania dotyczące prostoliniowości

Nasz zespół inżynierów wNingbo Haishu Nide International Co., Ltd.może pomóc w dopasowaniu wałów do specyfikacji Twojej maszyny.

Często zadawane pytania dotyczące wału liniowego

P1: Do czego służy wał liniowy w systemach automatyki?

Wał liniowy prowadzi łożyska liniowe lub bloki, aby uzyskać płynny i precyzyjny ruch liniowy. Zapewnia wsparcie, zmniejsza tarcie i zapewnia dokładność w zautomatyzowanych maszynach.

P2: Jak długi może być wał liniowy bez utraty prostoliniowości?

Większość wałów zachowuje doskonałą prostoliniowość do 6 metrów, jeśli są produkowane przy odpowiednim hartowaniu i szlifowaniu. W przypadku większych długości można zastosować niestandardowe konstrukcje wsporcze lub konstrukcje segmentowe.

P3: Jakie czynniki decydują o trwałości wału liniowego?

Jakość materiału, poziom twardości, obróbka powierzchni i właściwe smarowanie znacząco wpływają na żywotność. Chromowane, hartowane wały zazwyczaj zapewniają najdłuższą trwałość.

P4: Czy wały liniowe można dostosować do specjalnych zastosowań?

Tak. Średnicę, długość, gwinty, rowki wpustowe, otwory gwintowane i specjalne powłoki można dostosować do projektów sprzętu.

Skontaktuj się z nami

Dla wysokiej precyzjiWał liniowyprosimy o rozwiązania lub niestandardowe wsparcie produkcyjnekontakt Ningbo Haishu Nide International Co., Ltd. Zapewniamy profesjonalne konsultacje inżynieryjne, szybką dostawę i niezawodną jakość produktów dla klientów na całym świecie.
