Co zapobiega wyciekom prądu przez uzwojenia silnika?

Wewnątrz każdego silnika elektrycznego miedziane uzwojenia przewodzą prąd. Znajdują się w stalowych szczelinach. Stal przewodzi prąd. Miedź przewodzi prąd. Jeśli się dotkną, nastąpi upływ prądu. Zwarcie silnika. Wydajność spada. W końcu silnik ulega awarii.

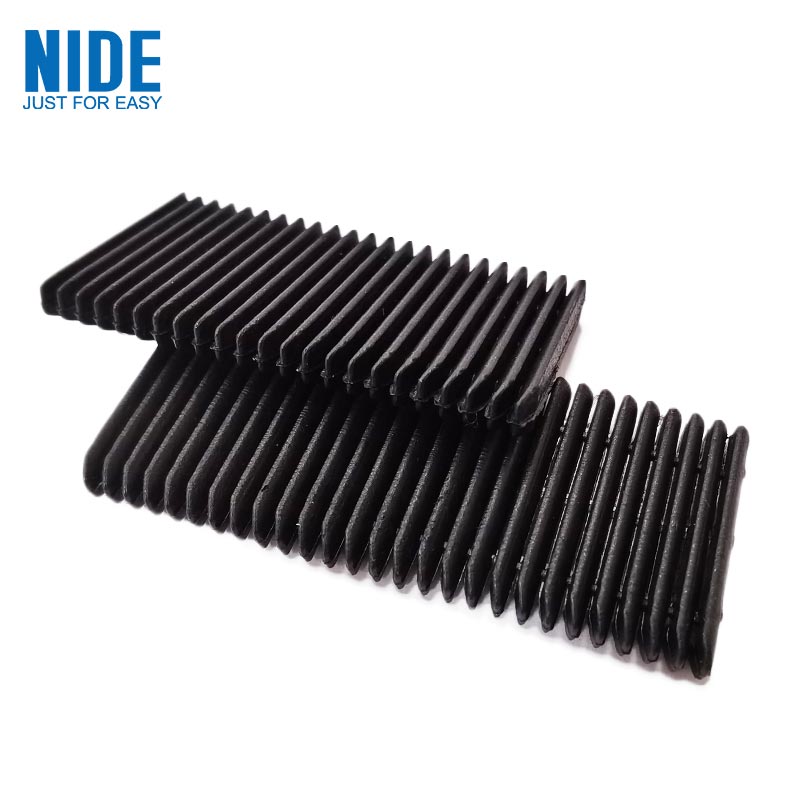

Jedyną rzeczą stojącą pomiędzy miedzią a stalą jest cienka warstwa materiału tzwpapier do izolacji elektrycznej.

To nie wygląda na dużo. Grubość ułamka milimetra. Pokroić w precyzyjne kształty. Wsuwa się w szczelinę przed włożeniem uzwojeń. Ale bez niego silnik nie działa.

Co właściwie robi papier izolacyjny

Rdzeń stojana wykonany jest z ułożonych warstwowo blach stalowych. W nich wybite są szczeliny. Inżynier wkłada kawałek papieru izolacyjnego do każdej szczeliny i składa go tak, aby wyrównał ściany. Następnie wchodzą uzwojenia. Następnie klin szczelinowy zamyka otwór.

Gazeta ma trzy zadania. Po pierwsze, izolacja elektryczna — zapobiega przeskakiwaniu prądu z miedzi na stal. Po drugie, ochrona mechaniczna — amortyzuje uzwojenia o twarde krawędzie blach stalowych. Po trzecie, zarządzanie temperaturą — niektóre gatunki pomagają odprowadzać ciepło z uzwojeń.

Jeśli papier ulegnie uszkodzeniu w którymkolwiek z nich, nastąpi awaria silnika.

Rodziny materialne

Nie każdy papier izolacyjny jest taki sam. Różne silniki wymagają różnych materiałów. Wybór zależy od temperatury, napięcia, naprężeń mechanicznych i kosztów.

Poniższa tabela przedstawia najpopularniejsze typy stosowane obecnie w produkcji silników.

DMD to koń pociągowy. Obejmuje większość standardowych silników za rozsądną cenę. NMN zwiększa wytrzymałość mechaniczną. NHN dodaje odporność na ciepło. Papier aramidowy zapewnia jedno i drugie oraz doskonałą wytrzymałość dielektryczną. Folia poliimidowa przeznaczona jest do ciasnych przestrzeni.

Zrozumienie klas temperatur

Każdy materiał izolacyjny ma określoną temperaturę. To nie jest marketing. To sprawdzony limit.

Częstym błędem jest wybranie niewłaściwej klasy. Jeżeli silnik pracuje stale w temperaturze 140°C, klasa B (130°C) ulegnie awarii. Klasa F (155°C) to minimalny bezpieczny wybór.

Ale uwaga: temperatura znamionowa dotyczy pracy ciągłej. Temperatury szczytowe mogą być wyższe. Dobrzy inżynierowie dodają marżę. Silnik pracujący w temperaturze ciągłej 140°C powinien mieć izolację klasy H, a nie tylko klasy F.

Kluczowe parametry: co właściwie oznacza arkusz specyfikacji

Gdyocena papieru izolacyjnego, znaczenie ma kilka parametrów technicznych. Oto, co mają na myśli.

Grubość.Mierzone w milimetrach. Typowy zakres wynosi od 0,15 mm do 0,40 mm dla wkładek szczelinowych. Grubszy papier zapewnia wyższą wytrzymałość dielektryczną i lepszą ochronę mechaniczną. Cieńszy papier pozostawia więcej miejsca na miedź, zwiększając gęstość mocy silnika. Kompromisem jest ocena inżynierska.

Wytrzymałość dielektryczna.Mierzona w kilowoltach na milimetr. Określa ono, jakie napięcie może zablokować papier, zanim ulegnie uszkodzeniu. Typowa wartość DMD wynosi 5-8 kV dla blachy o grubości 0,2 mm. Im wyższa, tym lepsza, ale rzeczywiste wymagania zależą od napięcia silnika. W przypadku silnika EV 400 V wystarczające jest 3-5 kV. W przypadku systemów 800 V bezpieczniejsze jest napięcie 6-8 kV.

Wytrzymałość na rozciąganie.Mierzone w niutonach na szerokość 15 mm. Określa, jaką siłę rozciągającą może wytrzymać papier przed rozdarciem. Ważne, ponieważ papier jest składany i wkładany maszynowo. Słabe rozdarcie papieru podczas montażu. Następuje przestój.

Wydłużenie przy zerwaniu.Procent rozciągnięcia przed rozdarciem. Papier rozciągający się o 10–15% jest bardziej wyrozumiały podczas składania. Papier kruchy, pęknięty na ostrych rogach.

Odporność na rozdarcie krawędzi.Mierzone w Newtonach. Papier się składa. Fałdy tworzą punkty stresu. Jeżeli odporność krawędzi na rozdarcie jest niska, podczas wkładania papier pęka na linii zagięcia.

Dobry dostawca podaje te numery na certyfikacie materiałowym. Słaby dostawca twierdzi, że „spełnia standardy branżowe”, nie podając rzeczywistych wartości testowych.

Dlaczego silniki EV są inne

Elektryczne silniki pojazdów zmieniły rynek papieru izolacyjnego. Wymagania są bardziej rygorystyczne.

Wyższe temperatury.Silniki EV pracują cieplej niż silniki przemysłowe. Chłodzenie cieczą pomaga, ale gorące punkty nadal osiągają 160-180°C. Materiały klasy H (180°C) są standardem. Niektórzy producenci przechodzą na klasę C (220°C) w przypadku projektów nowej generacji.

Wyższe napięcia.Wczesne silniki EV pracowały pod napięciem 300–400 V. Nowsze systemy działają przy napięciu 800 V. Nadchodzące systemy będą działać przy napięciu 1200 V lub wyższym. Wymagania dotyczące wytrzymałości dielektrycznej podwoiły się. Papier, który działał przy napięciu 400 V, może nie być bezpieczny przy napięciu 800 V.

Ekspozycja na olej.Wiele silników EV wykorzystuje olej do chłodzenia i smarowania. Papier izolacyjny znajduje się w tym oleju. Niektóre materiały pęcznieją lub ulegają degradacji w oleju. Papiery na bazie poliimidu sprawdzają się dobrze. Papiery na bazie poliestru mogą mieć ograniczenia. Poproś o dane z testu kompatybilności oleju.

Automatyzacja.Linie produkcyjne silników elektrycznych pracują z dużą prędkością. Papier podawany jest z rolek, cięty, składany i wkładany automatycznie. Konsystencja materiału ma znaczenie. Różnice w grubości wynoszące ±0,01 mm mogą spowodować zablokowanie automatycznego urządzenia wprowadzającego.

Trzy prawdziwe problemy, które zdarzają się na liniach produkcyjnych

Teoretyczne właściwości materiału to jedno. To, co faktycznie dzieje się nie tak w hali produkcyjnej, to inna sprawa.

Problem pierwszy: papier rozrywa się podczas składania.Maszyna składa papier w kształt litery U, aby wyrównać szczelinę. Jeśli papier ma niską wytrzymałość na rozdarcie krawędzi, rozdziela się na linii zagięcia. Linia się zatrzymuje. Operator usuwa zacięcie. Produkcja zostaje wznowiona. Dzieje się tak dziesiątki razy na zmianę przy kiepskim materiale.

Problem drugi: wymiary papieru zmieniają się pod wpływem wilgoci.Papier aramidowy pochłania wilgoć z powietrza. Przy dużej wilgotności rozszerza się. Przy niskiej wilgotności kurczy się. Maszyna jest skalibrowana dla jednego rozmiaru. Kiedy papier zmienia rozmiar, zmienia się kształt złożonego papieru. Wkładka nie działa. Dobrzy dostawcy wysyłają papier w opakowaniach odpornych na wilgoć. Dobre fabryki przechowują go w klimatyzowanych pomieszczeniach.

Problem trzeci: zanieczyszczenie klejem.Niektóre papiery izolacyjne mają po jednej stronie warstwę kleju aktywowanego termicznie. Po włożeniu ciepło wiąże papier ze ściankami szczeliny. Jeśli klej wypłynie podczas przechowywania lub przenoszenia, przykleja się do prowadnic maszyny. Zbiera się kurz. Dryfy wyrównania. Rozwiązaniem jest czysta produkcja i odpowiednie podkładki rozdzielające.

Jak prawidłowo określić papier izolacyjny

Oto prawdziwy przykład specyfikacji napędu trakcyjnego silnika elektrycznego.

Wyślij to do trzech dostawców. Porównaj raporty z testów, które dostarczają. Zapytaj o odmianę – partia do partii, rolka do rolki. Dostawca, który odpowiada danymi, jest tym, któremu można zaufać.

Sześć pytań, które zadają kupujący

Czy mogę używać tego samego papieru izolacyjnego do wszystkich moich silników?
Zwykle nie. Różne silniki pracują przy różnych temperaturach i napięciach. Standaryzacja w oparciu o jeden materiał upraszcza inwentaryzację, ale zmusza do użycia materiału wyższej jakości niż jest to konieczne w przypadku niektórych silników, co zwiększa koszty. Lub używasz materiału niższej jakości i ryzykujesz awarię. Lepiej zakwalifikować dwa lub trzy materiały i dopasować je do zastosowań.

Jaka jest różnica między NMN i NHN?
Warstwa środkowa. NMN wykorzystuje folię poliestrową. NHN wykorzystuje folię poliimidową. Poliimid wytrzymuje wyższe temperatury. W przypadku silników pracujących w temperaturze poniżej 155°C NMN jest w porządku. Dla 155-180°C wybierz NHN. Różnica w kosztach jest niewielka.

Czy grubszy papier zawsze oznacza lepszą izolację?
Nie zawsze. Wytrzymałość dielektryczna wzrasta wraz z grubością, ale dopasowanie mechaniczne staje się trudniejsze. Gruby papier zajmuje miejsce w szczelinie. W tej przestrzeni mogło zmieścić się więcej miedzi. Projektanci silników rezygnują z grubości izolacji z wypełnieniem miedzianym. Cieńszy papier pozwala uzyskać więcej miedzi i większą moc, ale wymaga lepszej kontroli procesu.

Jaki jest okres trwałości papieru izolacyjnego?
Zależy od warunków przechowywania. W oryginalnym opakowaniu, klimatyzowanym papierze aramidowym wytrzymuje lata. Materiały na bazie poliestru mogą szybciej ulegać degradacji. Głównymi zagrożeniami są absorpcja wilgoci i starzenie się kleju. Jeżeli papier był przechowywany dłużej niż dwa lata, przed użyciem należy przetestować próbkę.

Skąd mam wiedzieć, czy dokument dostawcy jest spójny?
Poproś o dane Cpk dotyczące grubości. Cpk wynoszący 1,33 lub wyższy oznacza, że ​​proces jest skuteczny. Poproś także o raporty z testów poszczególnych partii. Jeśli dostawca nie może ich wyprodukować, oznacza to, że nie kontroluje swojego procesu.

Czy papier izolacyjny można poddać recyklingowi?
Większość z nich to tworzywa termoutwardzalne lub wysokowydajne tworzywa termoplastyczne. Recykling jest trudny. Niektóre papiery aramidowe można rozwłókniać, ale proces ten nie jest powszechnie dostępny. Branża skupia się na ograniczaniu ilości odpadów powstałych podczas cięcia i wstawiania, a nie na recyklingu pokonsumenckim.

Uwaga dotycząca kompatybilności z klinami szczelinowymi

Papier izolacyjnywyrównuje ściany szczeliny. Klin szczelinowy zamyka otwór. Muszą współpracować.

Klin dociska papier w otworze szczeliny. Jeśli papier jest zbyt miękki, klin wbije się w niego. Jeśli papier jest zbyt kruchy, pęknie w miejscu styku klina.

W przypadku silników elektrycznych wielu inżynierów łączy papier aramidowy z klinami aramidowymi. Ta sama rodzina materiałów, podobna rozszerzalność cieplna i zachowanie mechaniczne. W przypadku silników ogólnych sprawdzonym połączeniem jest papier DMD z klinami z włókna szklanego.

Zamawiając u dostawcy, należy określić oba elementy razem. Dostawca może następnie dopasować systemy materiałowe.
