6641 Klasa F DMD Izolacja Papierowa folia izolacyjna do silników elektrycznych jest trójwarstwowym materiałem kompozytowym wykonanym z jednej warstwy folii poliestrowej i dwóch elektrycznych włóknin poliestrowych i sklejonych żywicą klasy F. Dzięki dobrym właściwościom mechanicznym i elektrycznym włóknina poliestrowa ma dobrą zdolność adsorpcji i może wchłaniać żywicę podczas impregnacji.
Nieruchomości |
Jednostka |
Parametr |
||||||||||
Grubość papieru izolacyjnego |
MM |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
Odchylenie grubości |
MM |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,03 |
±0,03 |
±0,04 |
±0,04 |
±0,05 |
±0,05 |
Gramatura i odchylenie |
GSM |
130±13 |
152±15 |
187±19 |
205±21 |
240±24 |
275±27 |
322±32 |
375±38 |
466±47 |
536±54 |
606±61 |
Grubość folii |
MM |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
Napięcie przebicia |
KV |
‰¥5 |
‰¥6 |
‰¥7 |
‰¥7 |
‰¥9 |
‰¥10 |
‰¥12 |
‰¥15 |
‰¥18 |
‰¥20 |
‰¥22 |
Wytrzymałość na rozciąganie (MD |
N/CM |
‰¥60 |
‰¥90 |
‰¥110 |
‰¥120 |
‰¥140 |
‰¥170 |
‰¥200 |
‰¥270 |
‰¥340 |
‰¥360 |
‰¥390 |
Wytrzymałość na rozciąganie (TD) |
N/CM |
‰¥40 |
‰¥80 |
‰¥100 |
‰¥105 |
‰¥120 |
‰¥150 |
‰¥180 |
‰¥200 |
‰¥280 |
‰¥300 |
‰¥320 |
6641 Papier izolacyjny DMD klasy F jest szeroko stosowany w izolacji żłobków silnika, izolacji fazowej i liniowej silników,izolacja międzywarstwowa w transformatorze. Jest również szeroko stosowany w automatycznej maszynie do wkładania cewek do wkładania klina.

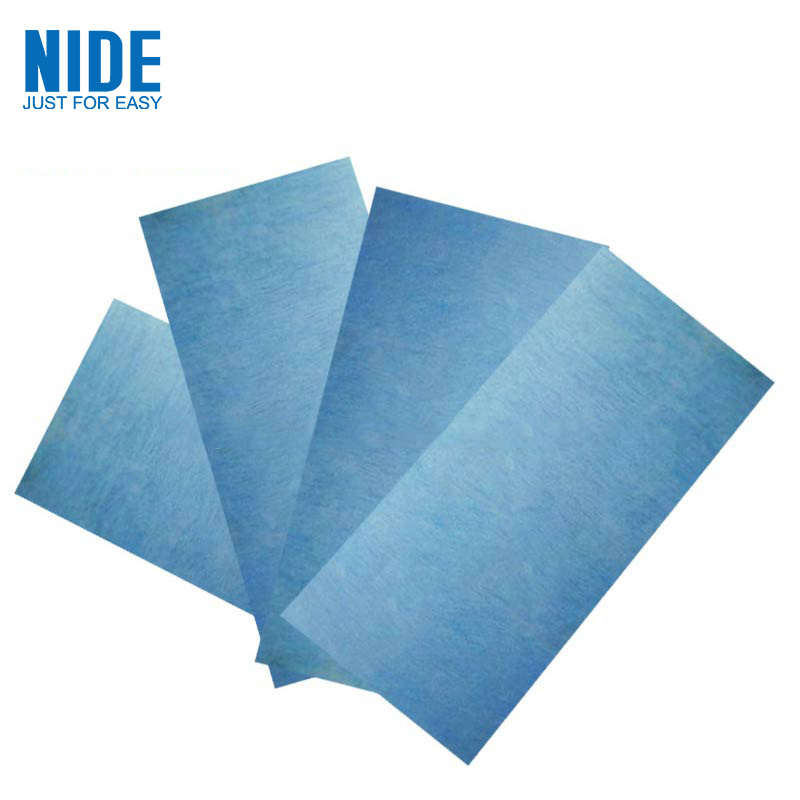

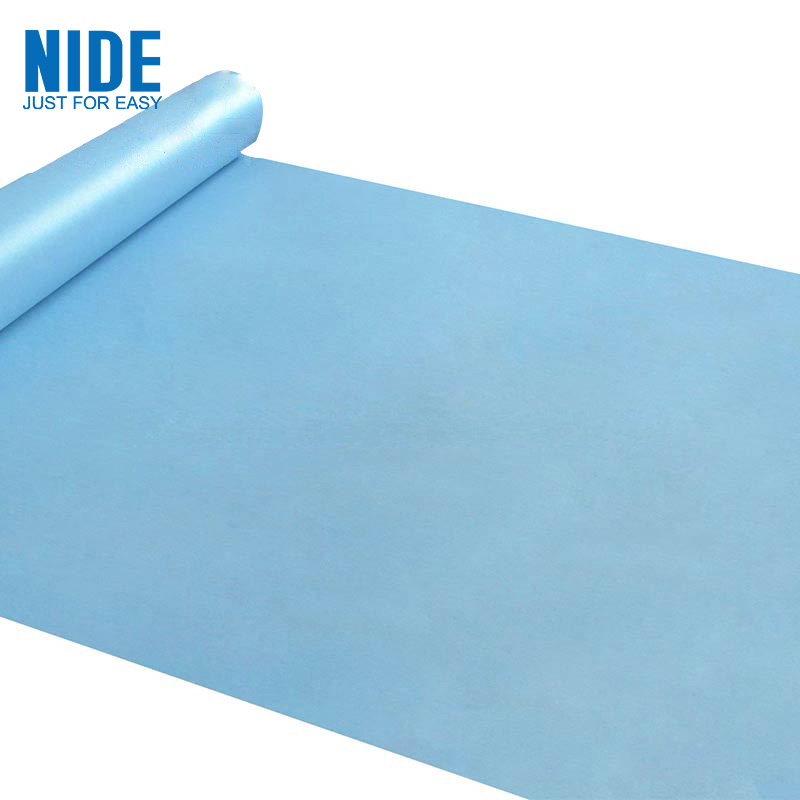

6641 Papier izolacyjny DMD klasy F do izolacji silnika
Będzie lepiej, jeśli klient prześle nam szczegółowy rysunek zawierający poniższe informacje.
1. Rodzaj materiału izolacyjnego: papier izolacyjny, klin (w tym DMD, DM, folia poliestrowa, PMP, PET, czerwone włókno wulkanizowane)
2. Wymiar materiału izolacyjnego: szerokość, grubość, tolerancja.
3. Klasa termiczna materiału izolacyjnego: Klasa F, Klasa E, Klasa B, Klasa H
4. Zastosowania materiałów izolacyjnych
5. Wymagana ilość: zwykle jej waga
6. Inne wymagania techniczne.
