Dlaczego komutator w elektronarzędziach jest tak ważny dla wydajności silnika i żywotności narzędzia?

A komutator do elektronarzędzito podstawowy element szczotkowych silników prądu stałego, który bezpośrednio określa, jak wydajnie energia elektryczna jest przekształcana w ruch mechaniczny. Kontroluje przełączanie kierunku prądu, stabilizuje wyjściowy moment obrotowy i zapewnia stałe obroty silnika pod obciążeniem. W elektronarzędziach przemysłowych i konsumenckich, takich jak wiertarki, szlifierki, piły i narzędzia udarowe, komutator odgrywa decydującą rolę w stabilności działania, trwałości i bezpieczeństwie. Artykuł ten zapewnia głębokie techniczne i praktyczne zrozumienie komutatorów do elektronarzędzi, w tym zasady działania, dobór materiałów, precyzję produkcji, współczynniki wydajności, metody rozwiązywania problemów i zastosowania przemysłowe. Jest przeznaczony dla inżynierów, specjalistów ds. zaopatrzenia i producentów poszukujących niezawodnych rozwiązań w zakresie podzespołów silników.

Spis treści

• 1. Czym dokładnie jest komutator w elektronarzędziach?
• 2. Jak działa komutator w silniku elektronarzędzia?
• 3. Jakie materiały są stosowane w wysokowydajnych komutatorach?
• 4. W jaki sposób komutator jest produkowany z precyzją?
• 5. Jakie czynniki wpływają na wydajność i żywotność komutatora?
• 6. Jakie problemy często się pojawiają i jak można je rozwiązać?
• 7. Jak wybrać odpowiedni komutator do elektronarzędzi?

1. Czym dokładnie jest komutator w elektronarzędziach?

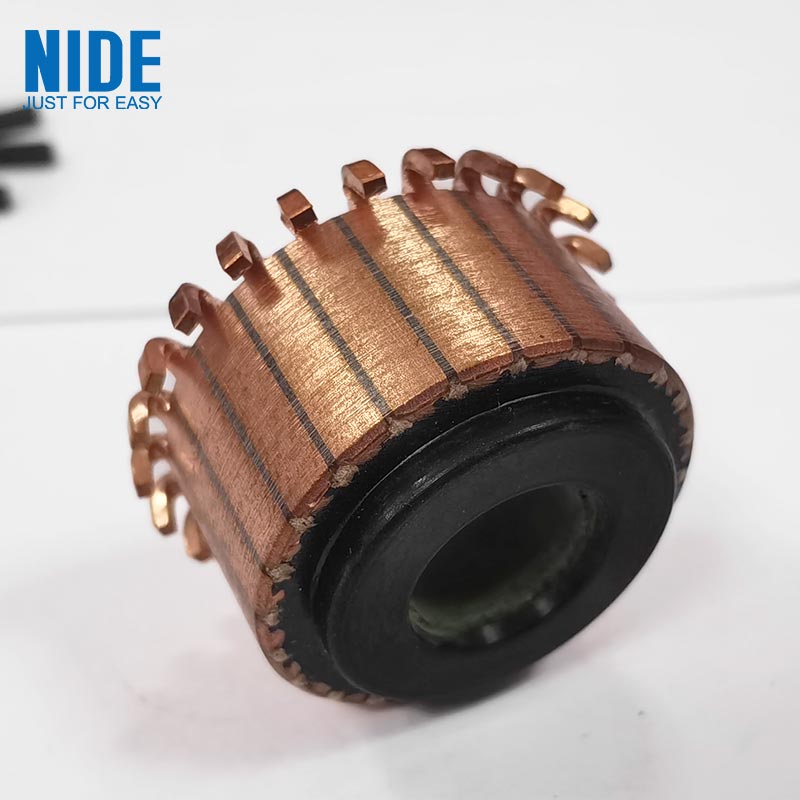

Komutator do elektronarzędzi to mechaniczny obrotowy przełącznik elektryczny stosowany w szczotkowych silnikach prądu stałego w celu okresowego odwracania kierunku prądu w uzwojeniach wirnika. To kontrolowane przełączanie umożliwia ciągły ruch obrotowy, który jest niezbędny do pracy elektronarzędzi.

W zastosowaniach praktycznych komutator jest bezpośrednio odpowiedzialny za zapewnienie, że narzędzia takie jak wiertarki elektryczne, szlifierki kątowe, piły tarczowe i polerki utrzymują stabilny wyjściowy moment obrotowy. Bez niego silnik nie byłby w stanie wytwarzać ciągłych obrotów, co skutkowałoby nieefektywnymi lub niefunkcjonalnymi narzędziami.

Ponieważ elektronarzędzia często pracują pod dużym obciążeniem, wibracjami i wysoką temperaturą, komutator musi być zaprojektowany z dużą precyzją i trwałością, aby zapewnić stałą wydajność i długą żywotność.

2. Jak działa komutator w silniku elektronarzędzia?

Zasada działania komutatora opiera się na zsynchronizowanym obrocie mechanicznym i przełączaniu elektrycznym. Gdy wał silnika się obraca, szczotki węglowe utrzymują kontakt ślizgowy z segmentowymi prętami miedzianymi na powierzchni komutatora. Styk ten odwraca kierunek prądu w uzwojeniach twornika w określonych odstępach czasu.

Proces ten gwarantuje, że siły magnetyczne wewnątrz silnika w sposób ciągły generują moment obrotowy w tym samym kierunku obrotu. Bez tego mechanizmu przełączającego silnik zatrzymywałby się lub oscylował, zamiast płynnie się obracać.

• Aktualna funkcja przełączania:Odwraca prąd w uzwojeniach, aby utrzymać ciągły obrót
• System kontaktu szczotki:Przenosi energię elektryczną pomiędzy częściami stacjonarnymi i obrotowymi
• Tłumienie łuku:Redukuje iskrzenie elektryczne podczas przełączania
• Stabilizacja momentu obrotowego:Zapewnia płynną pracę przy zmiennym obciążeniu

W elektronarzędziach o dużej prędkości przełączanie to następuje tysiące razy na minutę, co oznacza, że ​​komutator musi być wyjątkowo odporny na zużycie i ciepło.

3. Jakie materiały są stosowane w wysokowydajnych komutatorach?

Dobór materiału jest jednym z najważniejszych czynników decydujących o wydajności komutatora. Wysokiej jakości komutatory opierają się na kombinacji metali przewodzących, materiałów izolacyjnych i wzmocnień konstrukcyjnych.

Połączenie miedzi i miki jest szczególnie istotne, ponieważ równoważy przewodność i izolację. Zły dobór materiału może prowadzić do przegrzania, iskrzenia i przedwczesnej awarii elektronarzędzi.

4. W jaki sposób komutator jest produkowany z precyzją?

Proces produkcyjny Akomutator do elektronarzędziwymaga precyzyjnej inżynierii, aby zapewnić stabilność elektryczną i równowagę mechaniczną. Nawet mikroskopijne odchylenia mogą mieć wpływ na wydajność.

1. Przygotowanie materiału:Wybierane i kontrolowane są arkusze miedzi o wysokiej czystości i miki przemysłowej.
2. Formowanie segmentu:Miedź jest wytłaczana i kształtowana w precyzyjne segmenty komutatora.
3. Zespół izolacji:Arkusze miki są wstawiane pomiędzy każdym segmentem miedzi.
4. Formowanie pod wysokim ciśnieniem:Komponenty są ściskane, aby zapewnić szczelne połączenie strukturalne.
5. Precyzyjne toczenie CNC:Zapewnia idealną okrągłą geometrię i równowagę.
6. Wykończenie powierzchni:Polerowanie zmniejsza tarcie i poprawia kontakt szczoteczki.
7. Testowanie i kontrola:Przeprowadzane są testy wydajności elektrycznej, termicznej i mechanicznej.

Zaawansowani producenci wykonują również dynamiczne testy wyważania i symulacje szybkich obrotów, aby zapewnić niezawodność w rzeczywistych zastosowaniach narzędzi.

5. Jakie czynniki wpływają na wydajność i żywotność komutatora?

Na wydajność i trwałość komutatora wpływa wiele czynników operacyjnych i projektowych. Zrozumienie tych czynników jest niezbędne do optymalizacji wydajności silnika.

• Odporność termiczna:Wysokie temperatury mogą odkształcać materiały i skracać ich żywotność
• Przewodność elektryczna:Określa efektywność energetyczną i wytwarzanie ciepła
• Bilans mechaniczny:Wpływa na wibracje, hałas i stopień zużycia
• Jakość kontaktu szczotki:Bezpośrednio wpływa na iskrzenie i stabilność
• Obciążenie robocze:Ciągłe przeciążenie przyspiesza zużycie

Właściwa optymalizacja projektu i praktyki konserwacyjne mogą znacznie wydłużyć żywotność komutatora i poprawić ogólną wydajność elektronarzędzia.

6. Jakie problemy często się pojawiają i jak można je rozwiązać?

Pomimo zaawansowanej produkcji komutatory mogą nadal napotykać problemy operacyjne z powodu zużycia, zanieczyszczenia lub niewłaściwego użytkowania.

• Iskrzenie:Spowodowane złym kontaktem pędzla, kurzem lub chropowatością powierzchni
• Nierówne zużycie:Skutki braku równowagi lub nierównomiernego nacisku szczotki
• Przegrzanie:Spowodowane przeciążeniem lub niewystarczającym chłodzeniem
• Podział izolacji:Ze względu na starzenie się, wilgoć lub zanieczyszczenie
• Hałas wibracyjny:Spowodowane brakiem równowagi mechanicznej w układzie rotora

Rozwiązania obejmują odnowienie powierzchni, wymianę szczotek, regulację obciążenia, czyszczenie, a w ciężkich przypadkach pełną wymianę komutatora.

7. Jak wybrać odpowiedni komutator do elektronarzędzi?

Wybór odpowiedniego komutatora wymaga dokładnej oceny specyfikacji technicznych, środowiska aplikacji i standardów jakości.

• Sprawdź czystość miedzi pod kątem przewodności
• Sprawdź jakość izolacji mikowej pod kątem odporności na ciepło
• Zapewnij zgodność z wymaganiami dotyczącymi prędkości i momentu obrotowego silnika
• Oceń precyzję produkcji i jakość wyważenia
• Potwierdź niezawodność dostawcy i standardy certyfikacji

Użytkownicy przemysłowi powinni priorytetowo traktować dostawców posiadających duże możliwości inżynieryjne i spójne systemy kontroli jakości.

FAQ (często zadawane pytania)

Wniosek

Thekomutator do elektronarzędzijest krytycznym elementem decydującym o wydajności, stabilności i trwałości silnika. Wysokiej jakości konstrukcja, precyzyjna produkcja i właściwa konserwacja są niezbędne do zapewnienia długotrwałej wydajności w wymagających zastosowaniach.

W przypadku zapytań, zamówień hurtowych lub konsultacji technicznych prosimy o kontaktskontaktuj się z namijuż dziś i uzyskaj wsparcie ekspertów w zakresie rozwiązań komutatorowych do elektronarzędzi.
