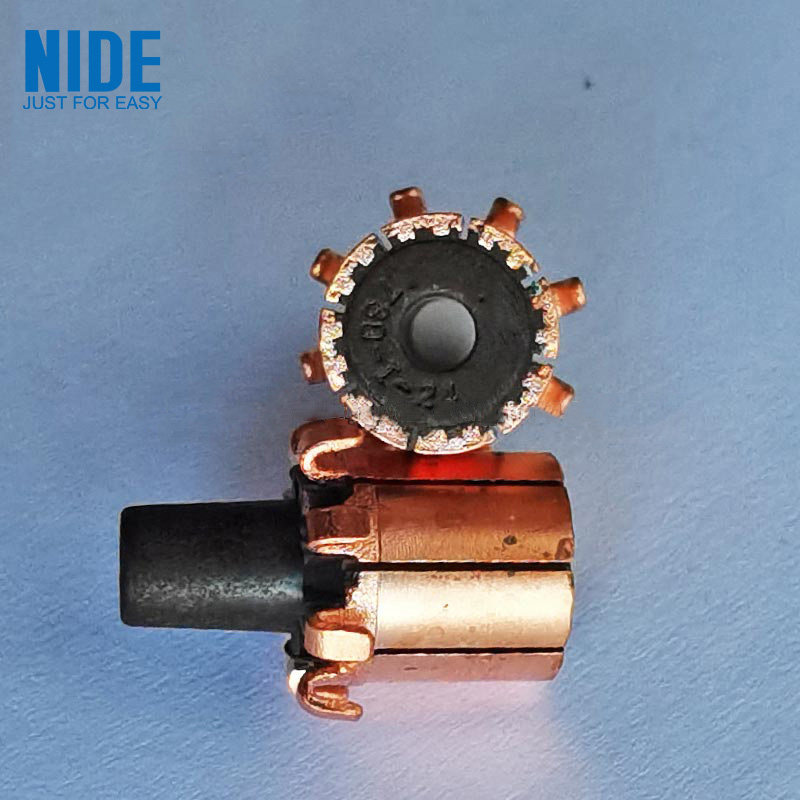

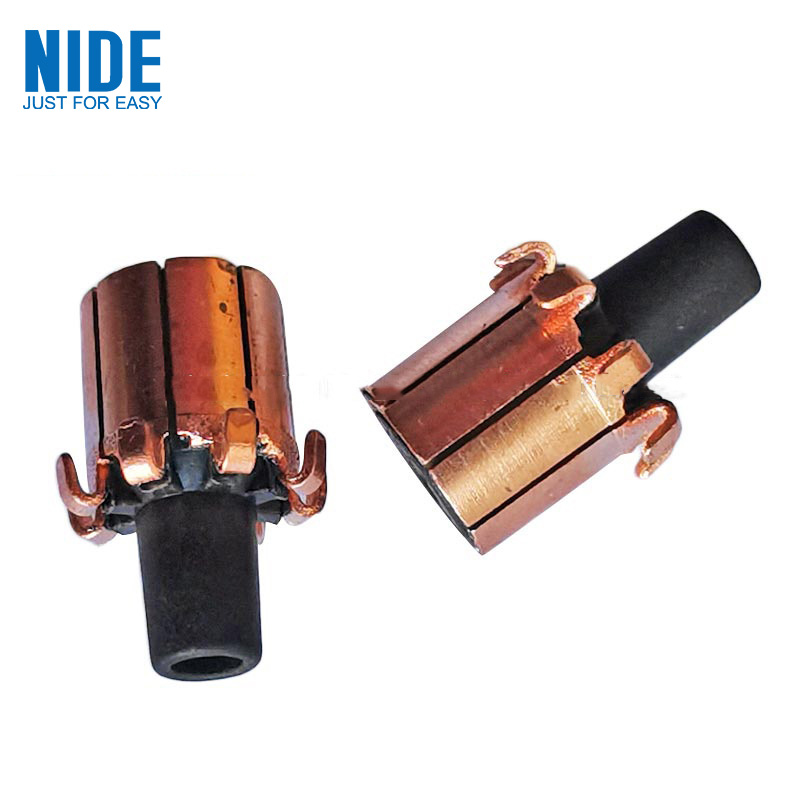

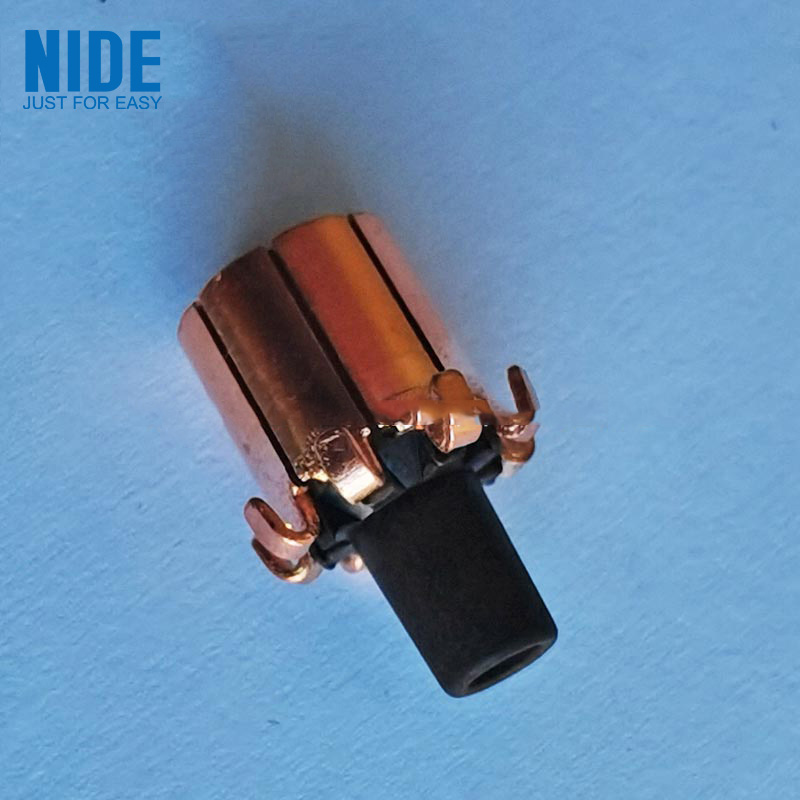

Ten komutator armatury elektronarzędzi jest rodzajem komutatora mikrosilnika o długiej żywotności. Środek tego komutatora ma otwór przelotowy wrzeciona. Komutator podzielony jest na sekcję o dużej średnicy, sekcję o średniej średnicy i sekcję o małej średnicy. Na segmencie zamocowanych jest kilka segmentów komutatora, a pomiędzy segmentami komutatora umieszczone są części izolacyjne.
Model |
Średnica zewnętrzna |
Wewnętrzna dziura |
Szerokość szczeliny |
Długość stopy haka |
Numer slotu |
Wysokość miedzi |
Całkowita wysokość |
365 |
5.6 |
2.3 |
0.35 |
1.6 |
5 |
7.5 |
12 |
365 |
5.6 |
2.3 |
0.4 |
2 |
5 |
8 |
12 |
385 |
5.6 |
2.3 |
0.4 |
1.6 |
5 |
7.5 |
11.4 |
380 |
5.6 |
2.3 |
0.4 |
2.5 |
3 |
8 |
12 |
380 |
5.6 |
2.3 |
0.4 |
2 |
3 |
8 |
11.4 |
555 |
7.6 |
3.175 |
0.45 |
2.5 |
5 |
10.5 |
17.3 |
545 |
7.6 |
3.175 |
0.45 |
2 |
5 |
10.5 |
13.5 |
550 |
7.6 |
3.175 |
0.45 |
3.5 |
3 |
11.5 |
16.8 |
280 |
4.2 |
2 |
0.3 |
2 |
3 |
6 |
10 |
775 |
10 |
5 |
0.5 |
3.5 |
5 |
14 |
22.5 |
Powierzchnia segmentów komutatorów armatury elektronarzędzi jest pokryta antyutleniającą powłoką wolframowo-molibdenową, która jest odpowiednia do wnętrz ogólnych mikrosilników i stosowana jako komutatory silnikowe.
Komutator armatury elektronarzędzi
