Komutator segmentowy do elektronarzędzi

Nasz komutator segmentowy do elektronarzędzi ma wystarczający zapas i rozsądną cenę, a próbki mogą być dostarczone.
NIDE jest profesjonalnym producentem i dostawcą komutatorów w Chinach, a jej produkty znajdują szerokie zastosowanie w przemyśle motoryzacyjnym, AGD, elektronarzędziach i innych dziedzinach. Świadczymy usługi OEM, możemy wykonać komutator według twoich próbek i rysunków. Witamy Twoje zapytanie i odwiedź!

Wyślij zapytanie

Opis produktu

Komutator segmentowy do elektronarzędzi

1. Wprowadzenie do produktu

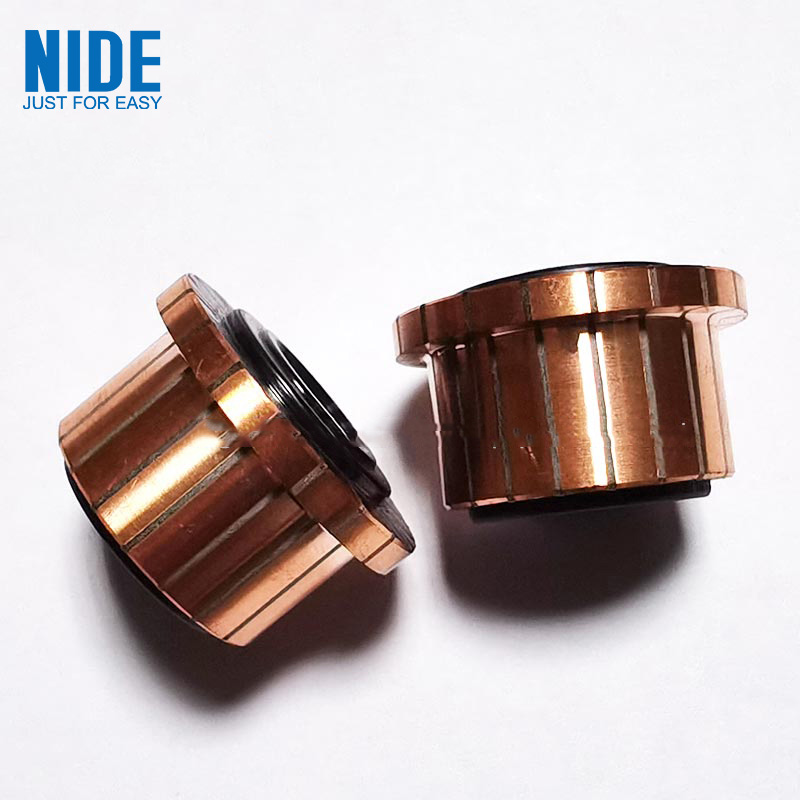

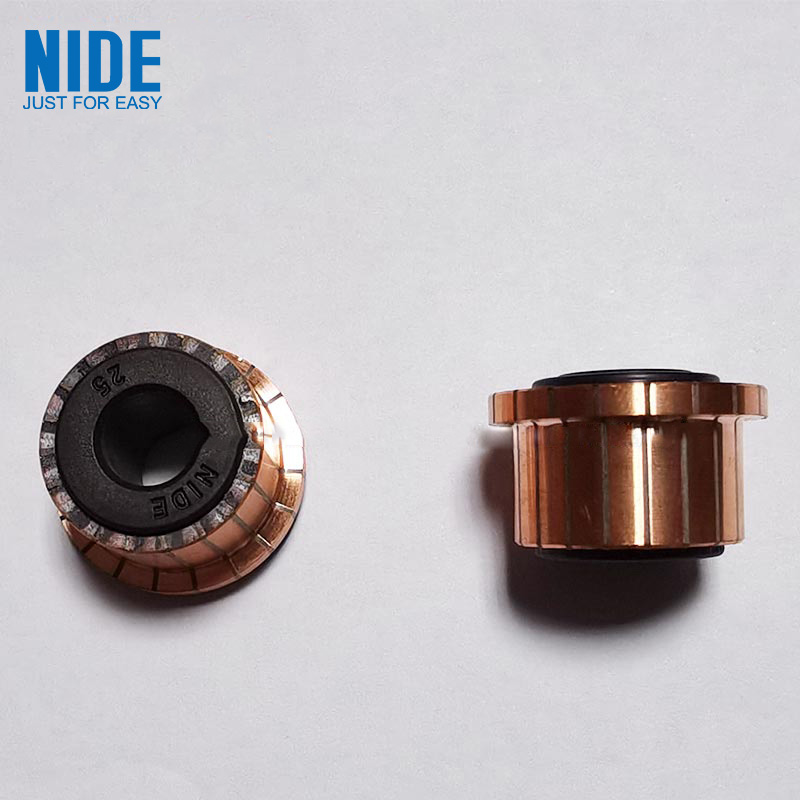

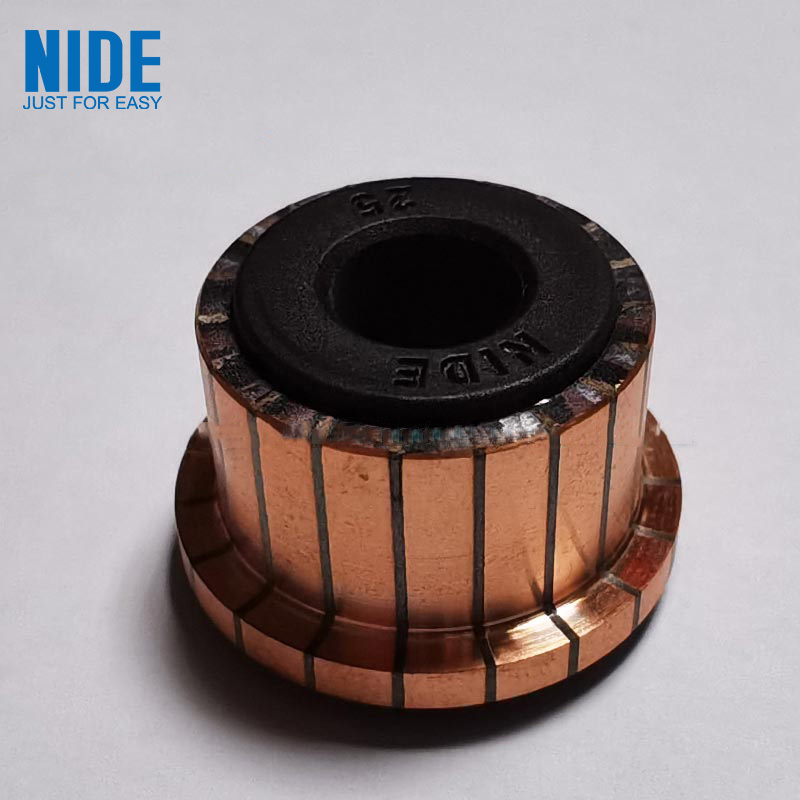

Komutator segmentu elektronarzędzi składa się z plastikowej podstawy i komutacyjnej blachy miedzianej typu szczelinowego. Górna część blachy miedzianej z komutacją szczelinową jest wyposażona w stopień z drutu spawalniczego. Sąsiednie arkusze miedziane z komutacją szczelinową są izolowane i izolowane arkuszami mikowymi. Środek ma górny cylindryczny otwór wewnętrzny i dolny cylindryczny otwór wewnętrzny rozmieszczone współosiowo, a średnica górnego cylindrycznego otworu jest mniejsza niż dolnego cylindrycznego otworu,

2. Parametr produktu (specyfikacja)

Model nr.	średnica zewnętrzna (mm)	ID (mm)	Całkowita wysokość (mm)	Długość segmentu (mm)	Średnica haka/pionu (mm)	Nr pręta
DZQC-RZ32-067	22.4	Ï†10	17	14.7	27.5	24
S-03067A	22.4	Ï†12	17	14.7	17.4	24
S-03068	28.5	Ï†12	17.5	14	29.5	24
S-03068A	29.5	Ï†12	17.5	14	29.7	24
S-03069	28.5	Ï†12	18.5	16	22.5	24
S-03070	37.5	Ï†13	27	24.2	45.5	32
S-03071	35.5	Ï†13	27.5	23	37.2	32
S-03074	28.3	Ï†12	20	17	29	24
S-03079	23	Ï†8	19	19	30.8	12
S-03080	20.5	Ï†10	15	14.1	26	10
S-03081	32.5	Ï†15	32.5	28	46	25
QZQA-RZ12-081A	32.5	Ï†15	32.5	28	46	25
S-03082	18.5	Ï†8	14	13.5	24	12
S-03082A	18.5	Ï†8	14	13.5	24	12
S-03083	23	Ï†9	15	13	24	24
S-03083A	23	Ï†10	15	13	24	24
S-03084	23.2	Ï†8	17.5	17.3	30	14
S-03085	22.5	Ï†8	16	15	28.5	10
