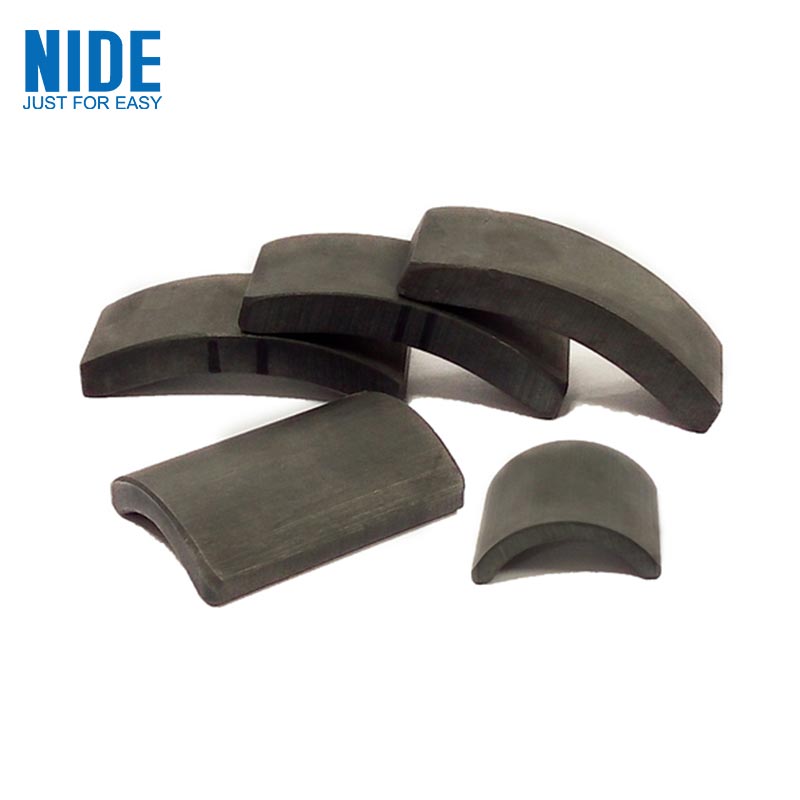

Magnes ferrytowy z łukiem trwałym: Jest wytwarzany metodą procesu ceramicznego. Konsystencja jest stosunkowo twarda i jest to materiał kruchy. Ponieważ magnes ferrytowy ma dobrą odporność na temperaturę, niską cenę i umiarkowaną wydajność, stał się najczęściej używanym magnesem trwałym.
Magnesy ferrytowe to spiekane trwałe materiały magnetyczne składające się z żelaza barowego i strontu. Oprócz silnych właściwości przeciw rozmagnesowaniu, ten materiał magnetyczny ma tę zaletę, że jest niski koszt. Magnesy ferrytowe są twarde i kruche, wymagają specjalnych maszyn
proces obróbki. Ponieważ magnesy płci przeciwnej są zorientowane wzdłuż kierunku produkcji, muszą być namagnesowane w wybranym kierunku, podczas gdy magnesy tej samej płci można namagnesować w dowolnym kierunku, ponieważ nie są zorientowane, chociaż powierzchnia nacisku jest często najmniejsza bok.
Stwierdzono nieco silniejszą indukcję magnetyczną. Produkt energii magnetycznej waha się od 1,1MGOe do 4,0MGOe. Ze względu na niski koszt magnesy ferrytowe mają szeroki zakres zastosowań, od silników, głośników po zabawki i wyroby rękodzielnicze.
Jest to najczęściej stosowany materiał magnesów trwałych.
Ferryt dzieli się na ferryt trwały, ferryt miękki i ferryt mikrofalowy. Ferryty z magnesami trwałymi obejmują ferryt barowy i ferryt strontu. Ferryt miękki dzieli się na ferryt manganowo-cynkowy, ferryt niklowo-cynkowy, ferryt magnezowo-cynkowy, mikro-
Ferryt falowy obejmuje ferryt itru i tym podobne. Są też sześciokątne ferryty i tak dalej.
Magnesy do elektronarzędzi mają zastosowanie w serii 775 750 550 540.
Odpowiednik klasy magnesu ferrytowego
Przedmiot |
Stopień |
Br T(GS) |
HCB kA/m(koe) |
HCJ kA/m(koe) |
(BH) maks. kJ/m³(MGOe) |
Norma IEC
IEC60404-8-1: 2001
|
Ferryt twardy 32/25 SI-1-9 |
‰¥0,41 |
‰¥240 |
‰¥250 |
‰¥32.00 |
‰¥4100 |
‰¥3016 |
‰¥3142 |
‰¥4.02 |
||
Ferryt twardy 24/35 SI-1-10 |
‰¥0.36 |
‰¥260 |
‰¥350 |
‰¥24.00 |
|
‰¥3600 |
‰¥3267 |
‰¥4398 |
‰¥3.02 |
||
Ferryt twardy 25/38 SI-1-12 |
‰¥0.38 |
‰¥275 |
‰¥380 |
‰¥25.00 |
|
‰¥3800 |
‰¥3456 |
‰¥4775 |
≥3.14 |
||
Ferryt twardy 31/30 SI-1-13 |
‰¥0,41 |
‰¥295 |
‰¥300 |
‰¥31.00 |
|
‰¥4100 |
‰¥3707 |
‰¥3770 |
‰¥3.896 |
||
NIDE Standard
Q/74690217-4.1-2004
|
JC-Y3932 |
0,380-0,400 |
230-275 |
235-290 |
27,8-32,5 |
(3800-4000) |
(2890-3456) |
(2953-3644) |
(3.49-4.10) |
||
JC-Y3939 |
0,385-0,4000 |
270-290 |
280-320 |
28,5-31,8 |
|
(3800-4000) |
(3391-3644) |
(3518-4021) |
(3,58-4,00) |
||
JC-Y4041 |
0,395-0,415 |
275-295 |
310-340 |
28,2-32,0 |
|
(3950-4150) |
(3456-3707) |
(3895-4272) |
(3.54-4.02) |
||
JC-Y4127 |
0,400-0,424 |
200-225 |
205-228 |
30,0-33,6 |
|
(4000-4240) |
(2514-2827) |
(2577-2865) |
(3,77-4,22) |
||
JC-Y4231 |
0,410-0,430 |
220-260 |
255-270 |
31,8-35,5 |
|
(4100-4300) |
(2765-3267) |
(2827-3391) |
(4.00-4.46) |
||
JC-Y3744 |
0,360-0,380 |
265-288 |
330-360 |
24,0-28,0 |
|
(3600-3800) |
(3330-3620) |
(4147-4524) |
(3,02-3,53) |
||
JC-Y3849 |
0,370-0,390 |
271-305 |
370-400 |
26,0-30,2 |
|
(3700-3900) |
(3405-3833) |
(4649-5026) |
(3,27-3,80) |
||
JC-Y4240 |
0,410-0,430 |
291-314 |
306.1-330 |
32,0-35,4 |
|
(4100-4300) |
(3657-3946) |
(3846-4147) |
(4,02-4,45) |
Magnesy ferrytowe z łukiem stałym są szeroko stosowane: silnik z magnesami trwałymi, energia wiatru, maszyna magnetyczna, przemysł samochodowy, sprzęt audiowizualny, przemysł elektroniczny, informacja IT, sprzęt medyczny, sprzęt górniczy, automatyka przemysłowa, sprzęt sportowy, elektronarzędzia, elektryka sprzęt AGD, zegary, okulary, zabawki, oświetlenie LED, sprzęt zabezpieczający, bagaż i wyroby skórzane, pokrowce ochronne na komputery i telefony komórkowe, sprzęt komputerowy i tworzywa sztuczne oraz inne dziedziny.
